照明系統之節能技術-設備篇-1

設備篇：

照明發光的三大要件：
1. 光源；
2. 電源控制器：電燈及調光控制；
3. 燈具設計：控制反射及折射以提高照明效率。

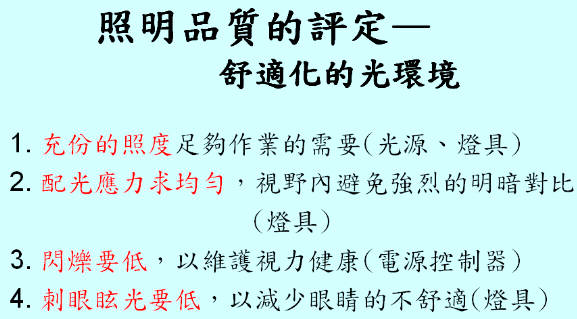

照明品質：


自然採光：

照明不一定需要使用設備，太陽傳到地球的光在許多時刻都可以擔任照明的工作。

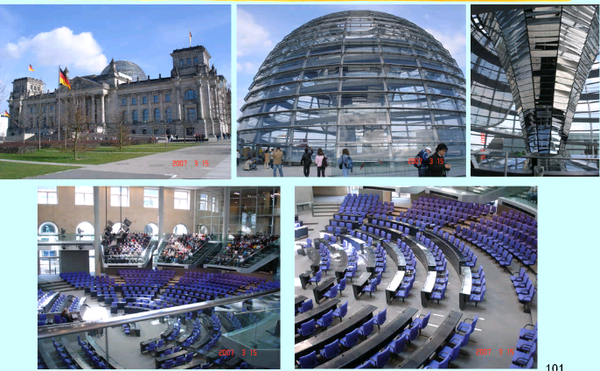

德國國會大廈

德國國會採用自然採光，利用反射與折射的原理，將自然光引到室內做照明用。

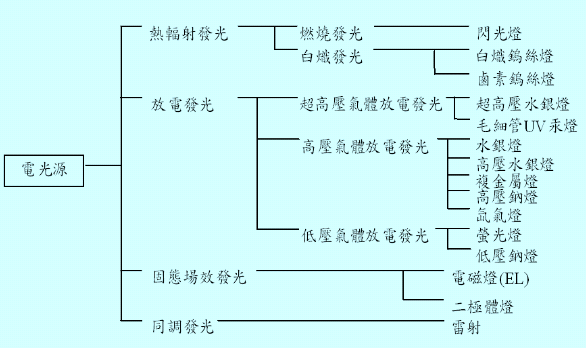

光源分類：

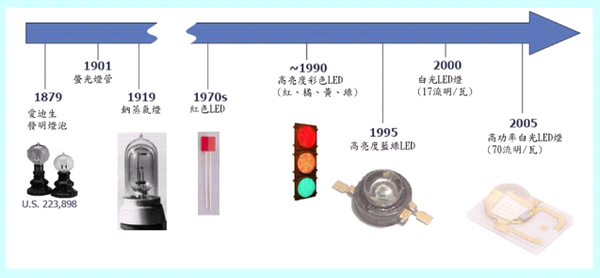

人工光源歷史：


各式光源優缺點：

每一種光源都有其優缺點，沒有一種光源具有絕對的優勢可以取代其他光源。所以只有最適合個光源，沒有最好的光源。拿現在最熱門的LED來說吧，雖然LED的省電效率高，但是在製造過程中使用許多的有毒物質，也未必算是環保的燈具。鎢絲燈製造過程最環保，但是耗電高。

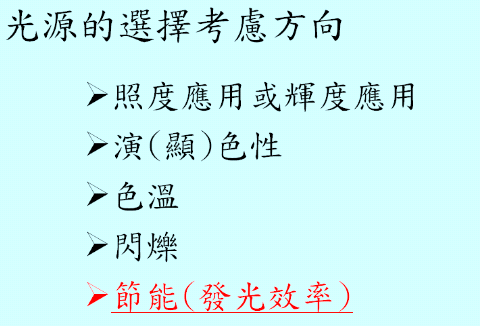

光源的選擇：

選擇光源的過程，首先要先想清楚用途，看是要做照度應用，如路燈、工作燈，或是輝度應用，如紅綠燈、廣告看板等。接著要注意演色性，再來是色溫的選擇，最後要避免光源的閃爍。最後才是選擇發光效率最高的節能照明設備。

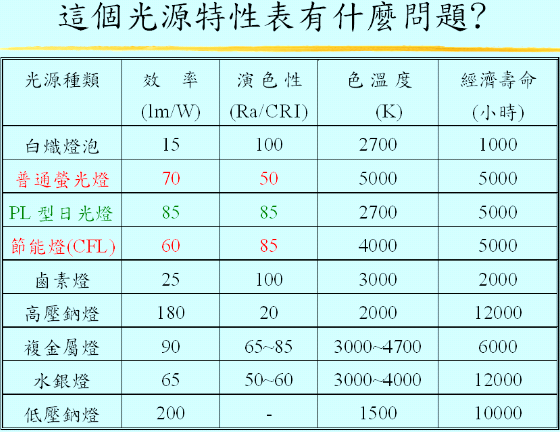

一般廠商提供的光源特性表

依照廠商提供的光源特性表，直接以發光效率作為選擇光源的基礎，可能不是最正確的方式。

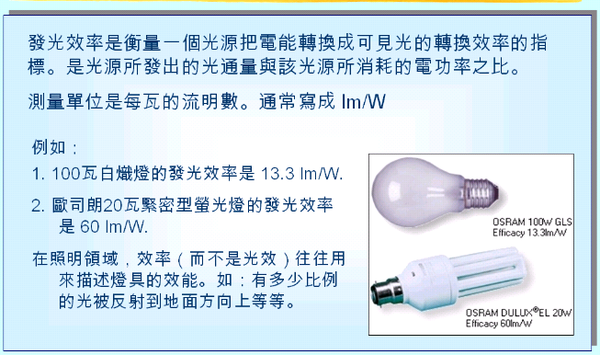

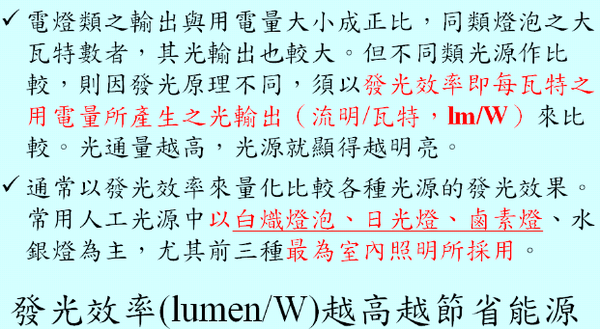

發光效率


光束維持率

光源衰減到70%就建議要換掉，合理使用時間在兩年以上。

鎢絲燈泡構造

白熾燈泡不一定淘汰一途，只要能夠達到發光效率的要求，一樣可以繼續使用。

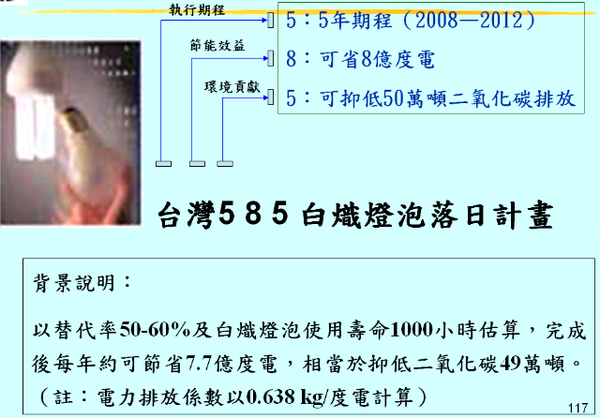

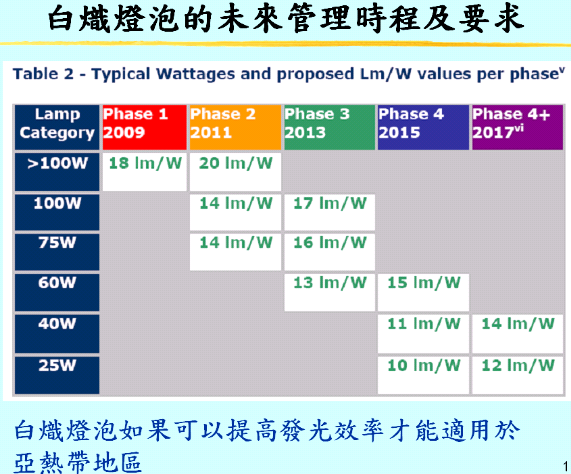

台灣的淘汰白熾燈泡計畫


鎢絲燈泡其他應用


螢(日)光燈管
發光效率與電子打中水銀蒸氣的機率有關，而演色性只跟螢光粉有關。

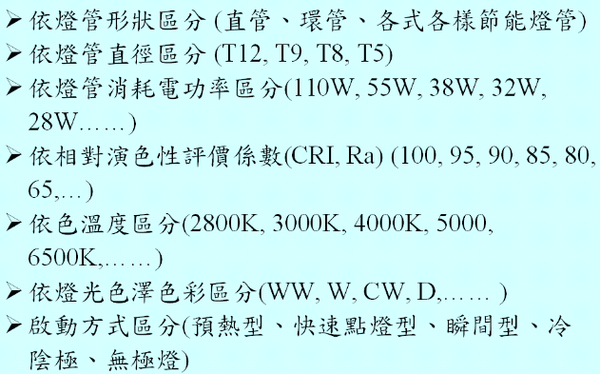

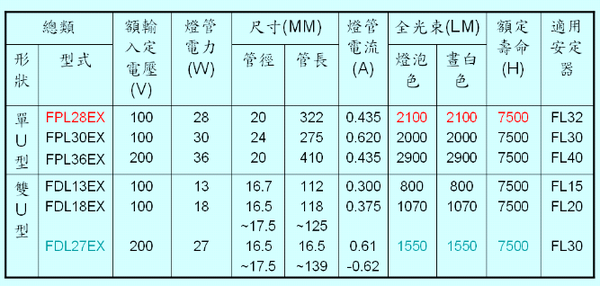

螢光燈管的分類


發展趨勢

螢光燈管越做越細，打中水銀的機率越高，發光效率也就越高。直管比彎管打出的電子速度快，發光效率也越高。由於電子打中水銀的機率越來越高，所以水銀可以越做越少，也可以從難以回收的液態汞演變成易於回收的水銀合金。

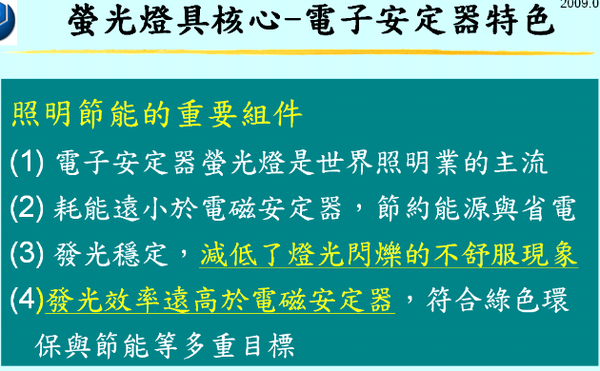

電子安定器

電子安定器最重要的功能在於將低頻變成高頻，使光源不閃爍。



光學輸出特性

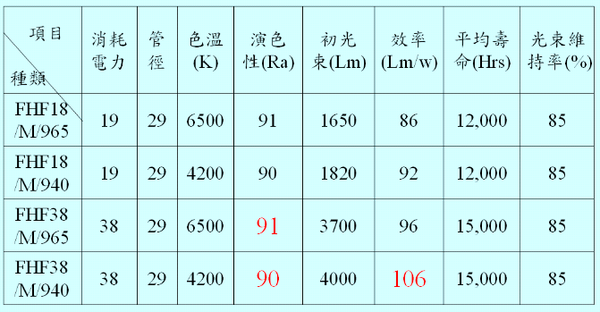

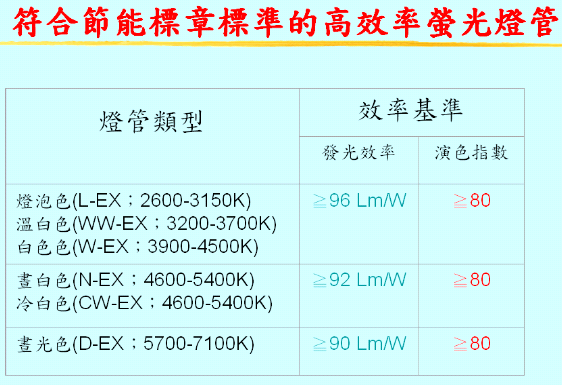

節能標準

由此表可看出，色溫越低，效率越高。

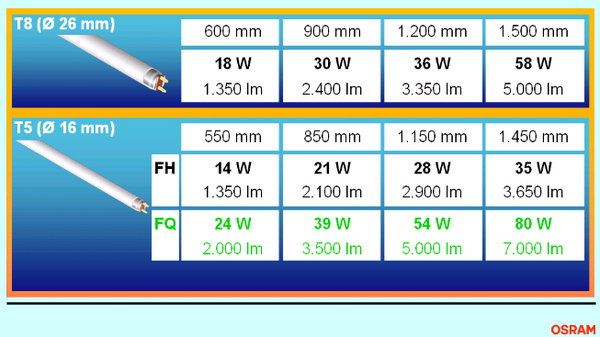

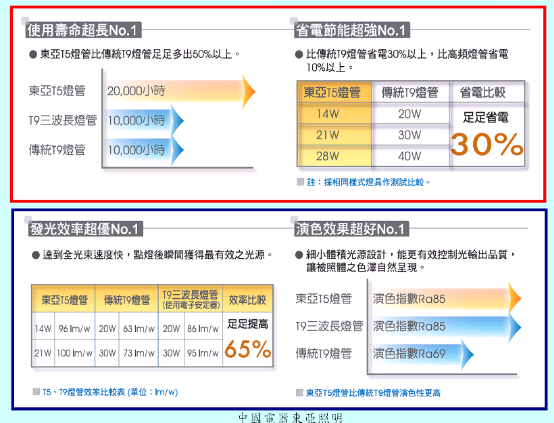

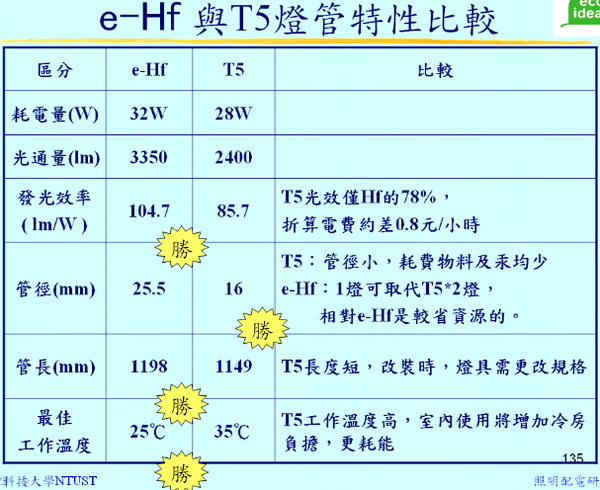

T8與T5燈管的比較

當初T5與T8的長度設定不同，就是希望使用者把燈具整個換掉，屬於商業理由。

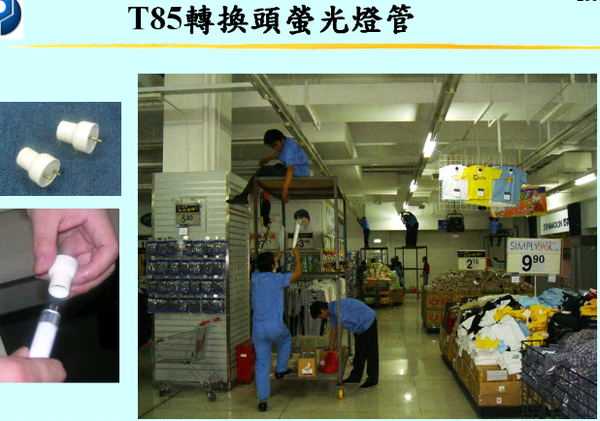

台灣人的智慧


T5取代其他燈管

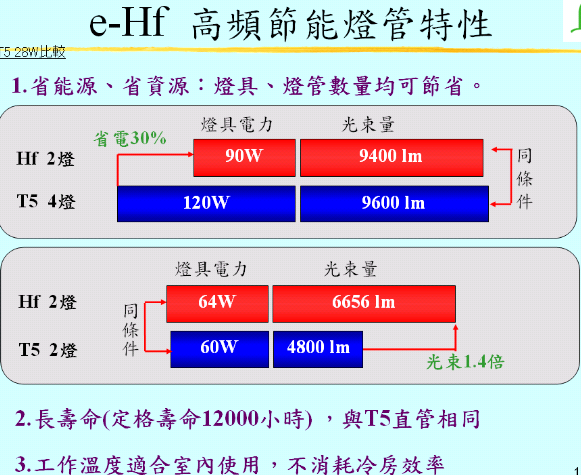

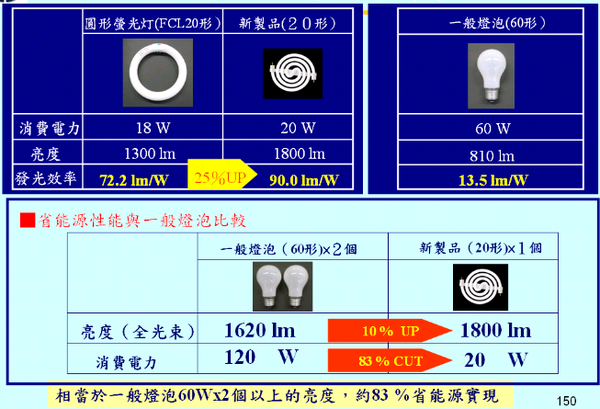

日本高頻節能燈管
不一定要換T5燈管，只要換高效率的燈管就可以。

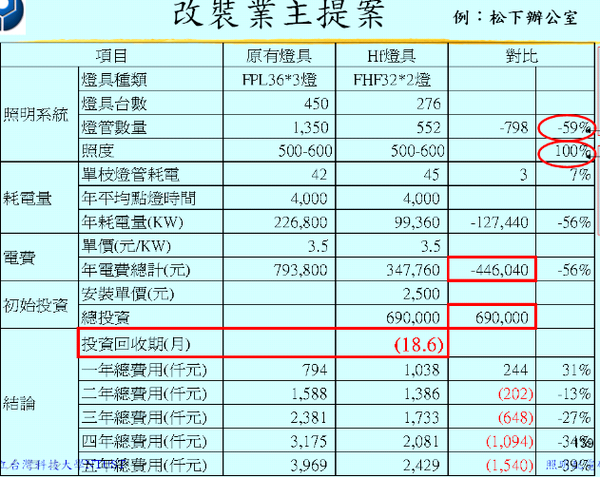

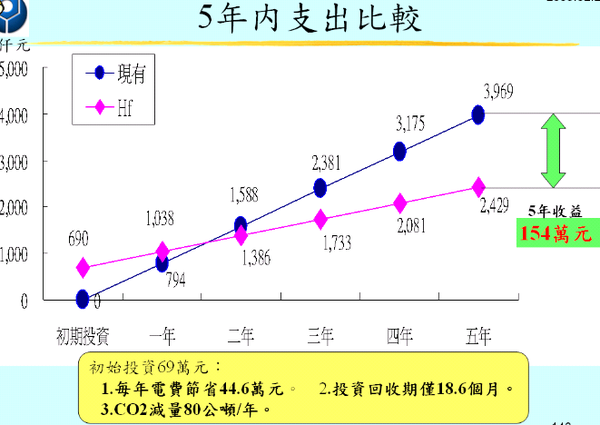

省電省錢試算

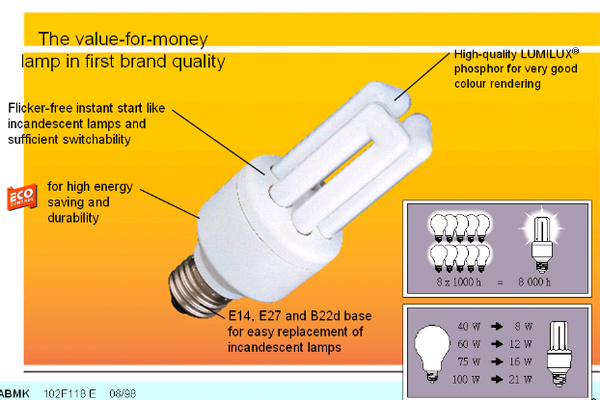

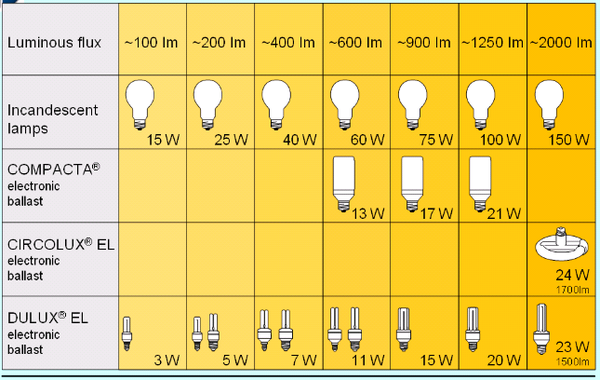

省電燈泡比較

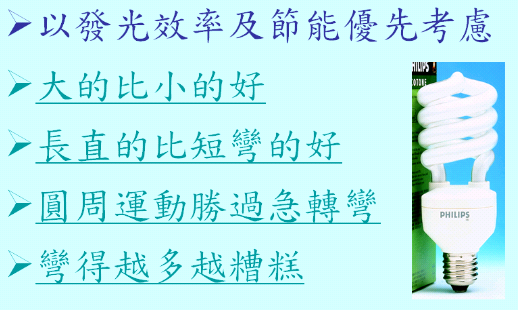

螢光燈管選用原則
簡而言之


簡而言之






資料來源：http://www.ecct.org.tw/eLearning/index.htm
