照明系統之節能技術-控制篇

照明控制

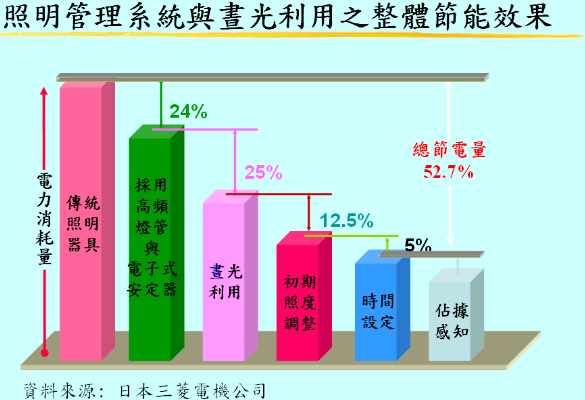

101.png 照明的控制大致可以分為時間控制器、光感知器、熱感知器以及整體控制系統。

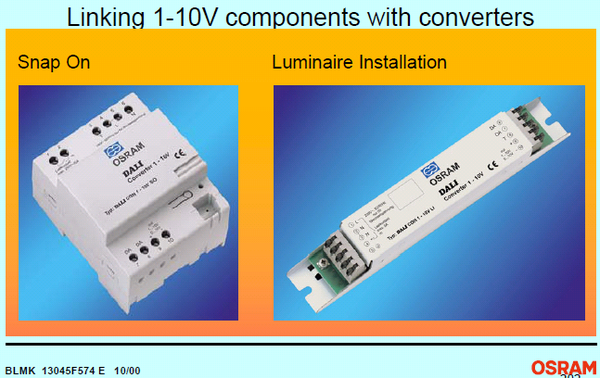

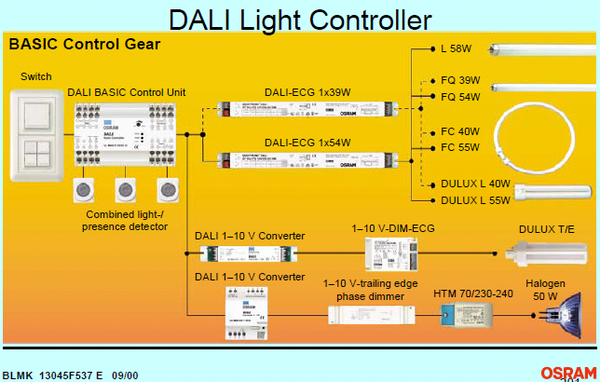

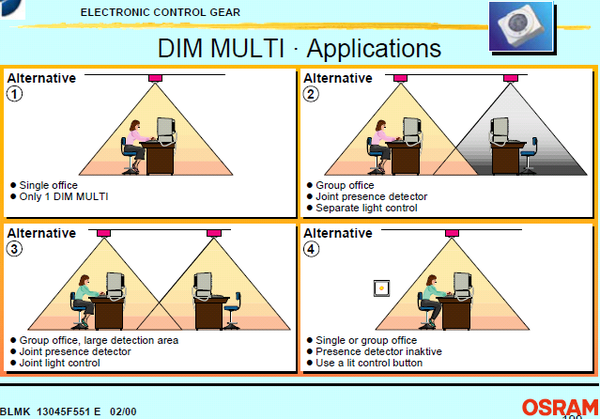

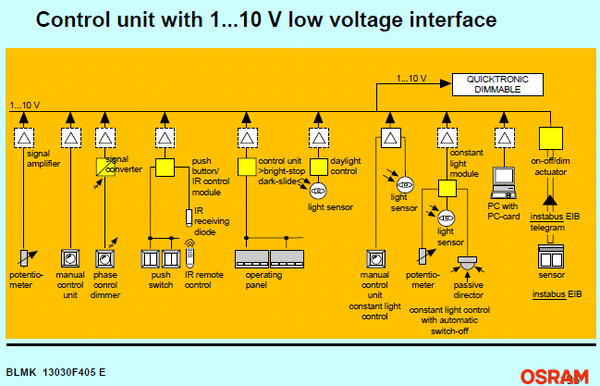

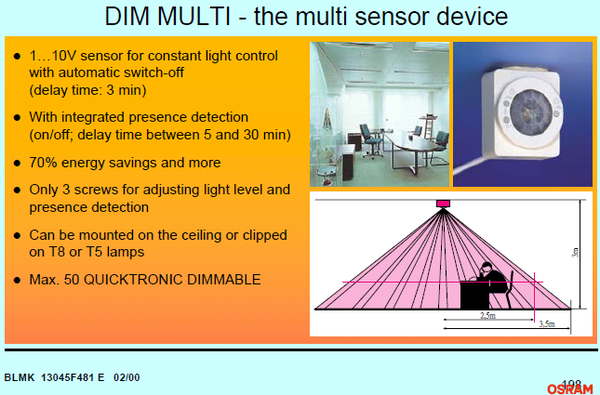

OSRAM製造的整體照明控制系統

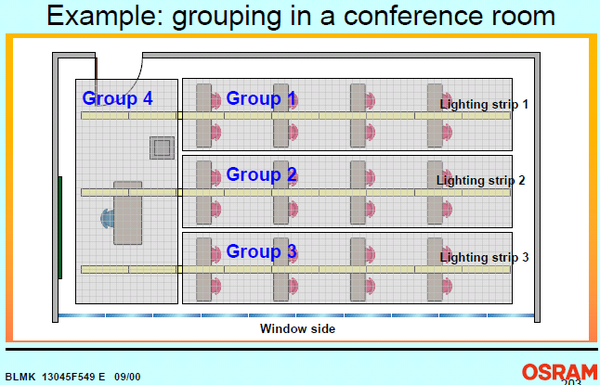

分組照明
教室的照明控制，可以依照人員出席情形以及天候狀況等因素控制照明群組。以上圖為例，白天的時候，靠近窗邊的Group 3可以關掉，以太陽光來照明。但值得注意的事，根據學生的性質不同，國高中生和大學生的燈光群組安排不同。國高中生的教室一定會坐滿，所以燈光分組可以用上圖的方式。但是大學生上課人數通常少於教室座位數，所以可以採用前亮後暗的照明分組來讓學生做到教室前方。

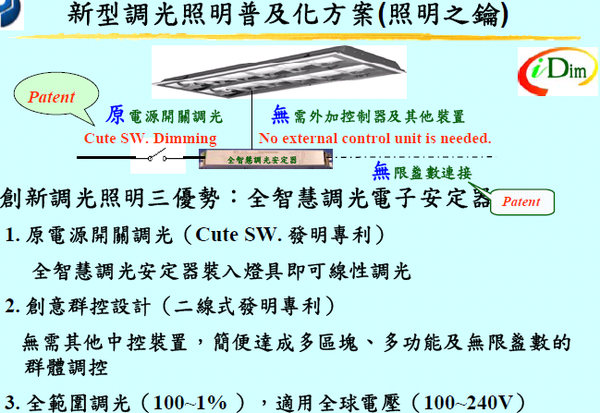

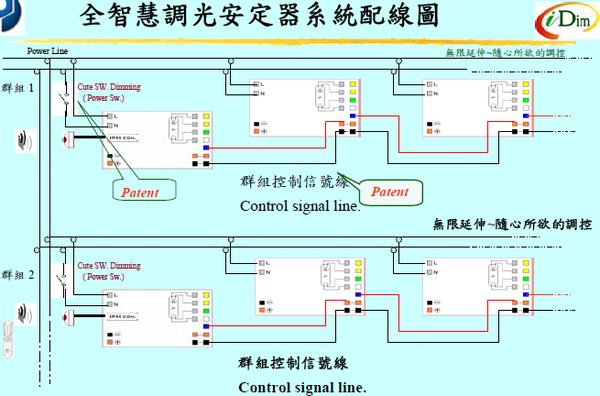

新型調光照明普及方案

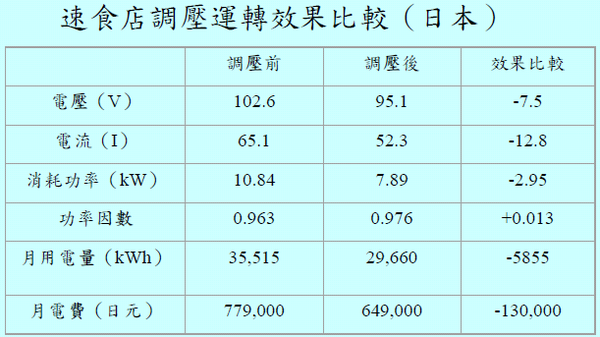

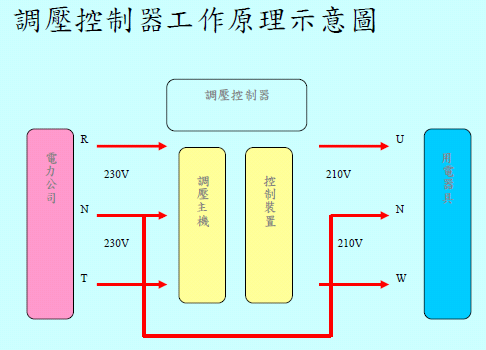

電壓控制


一般的燈具設計通常都會有過度設計的現象，以適應環境汙染或時間造成的光衰。所以把電壓調低可以讓照度維持在適當的值而不會影響照明品質。

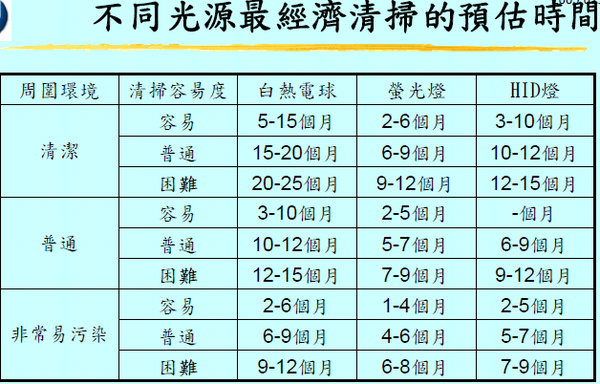

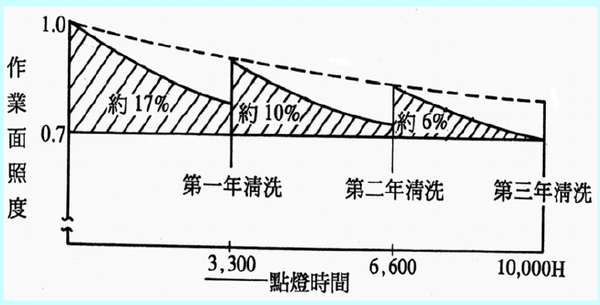

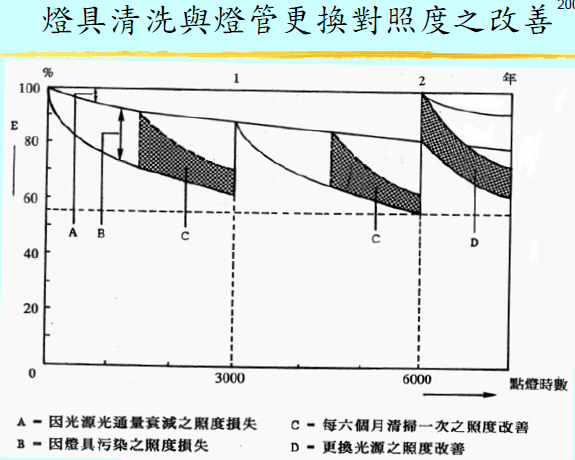

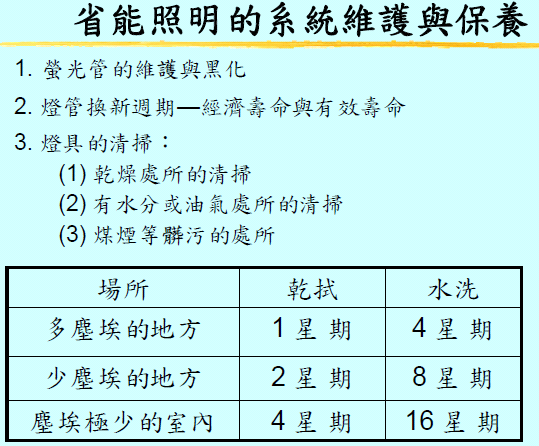

燈具清洗與更換




照明系統改善之節能效益

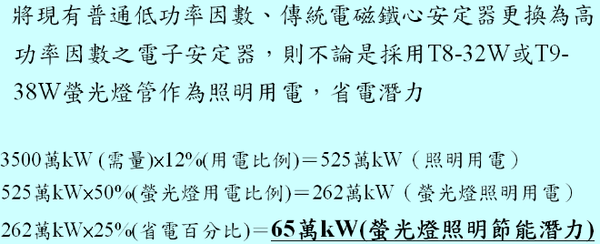

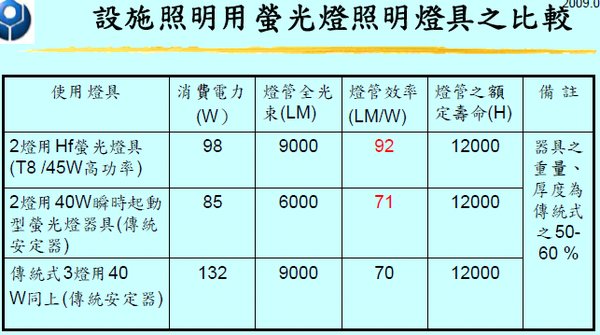

安定器的選用

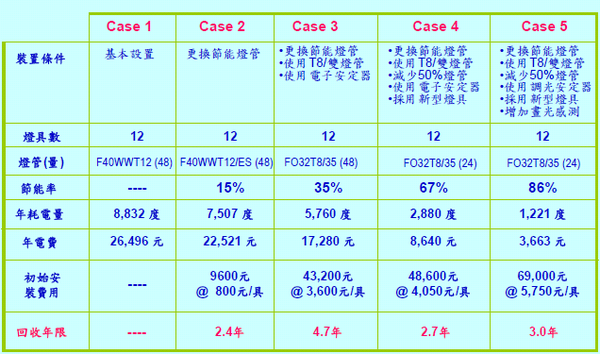

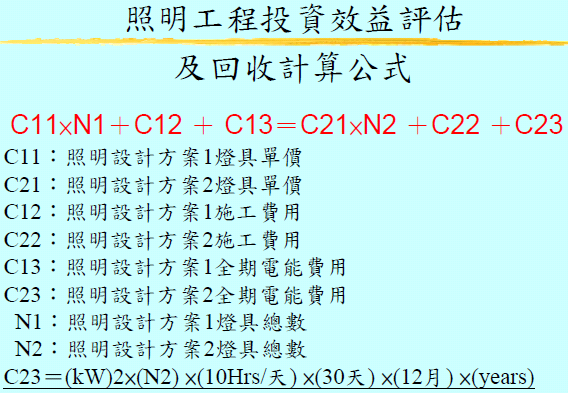

經濟效益評估
Case 3 之後不鼓勵，因為要拆燈管表示當初設計錯誤。但是從經濟效益來看是比較好的方式，而且回收年限也可以縮短。

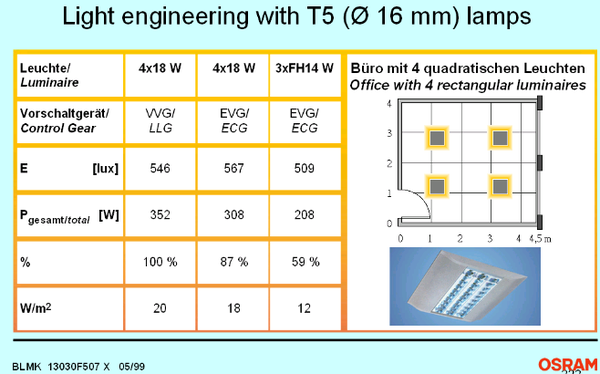

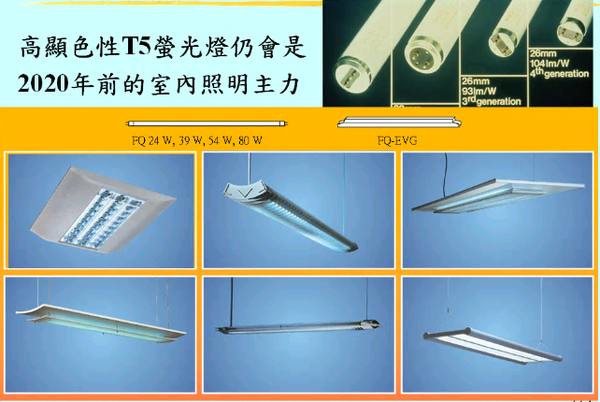

未來的環保照明
燈具越來越薄，材料使用會越來越少。但是目前這些燈具的價格都非常高昂。

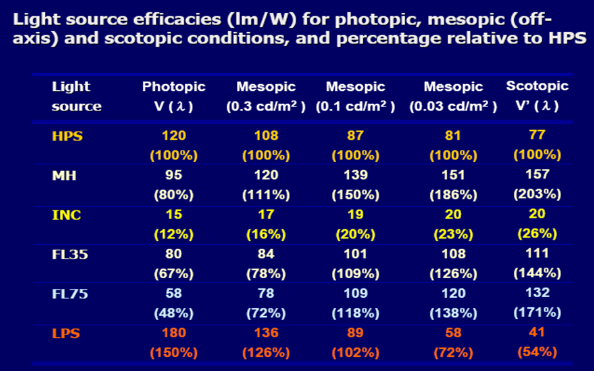

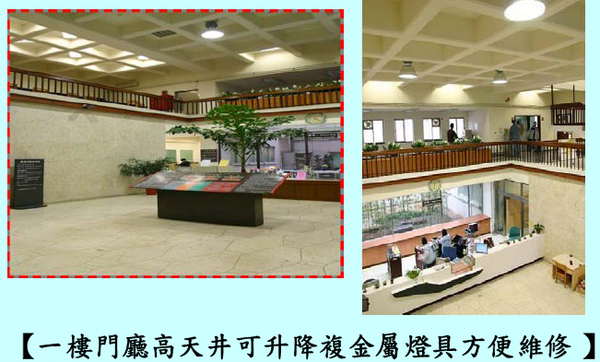

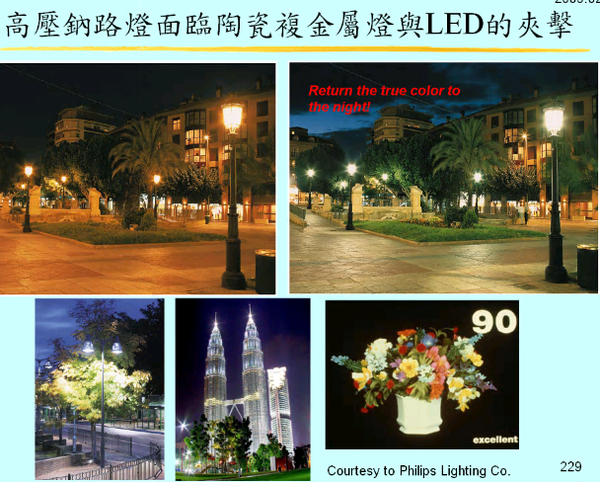

高壓鈉燈與複金屬燈

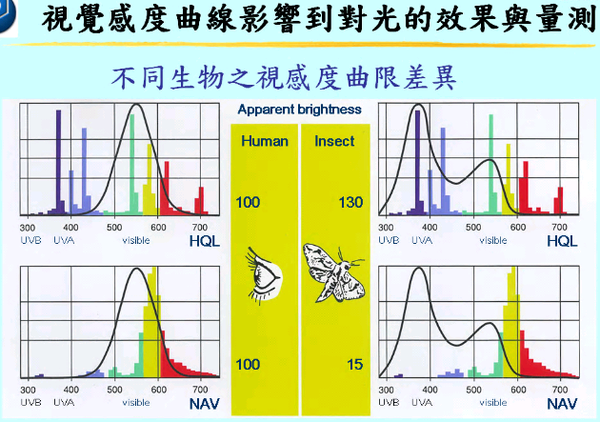

複金屬燈在暗的環境中，發光光譜剛好可以產生比高壓鈉燈更好的照明效果。

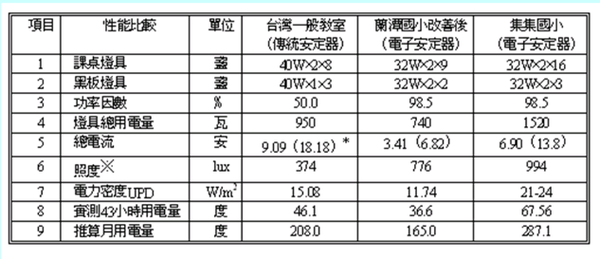

學校照明改善

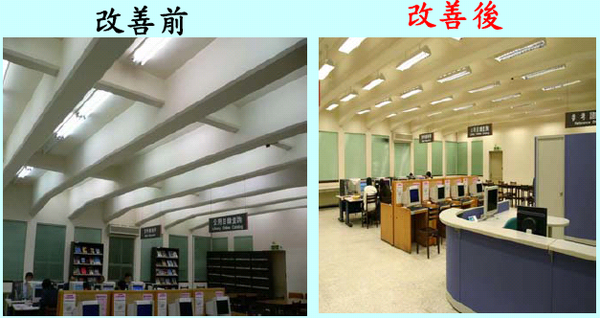

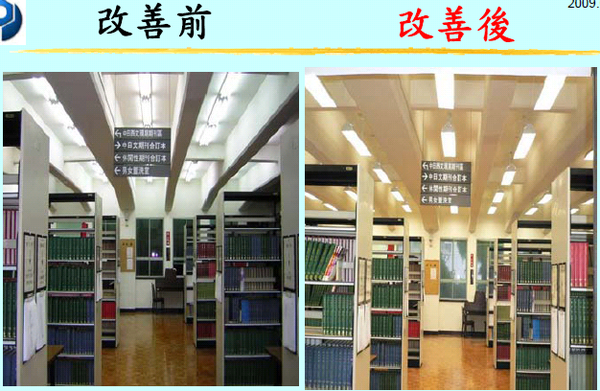

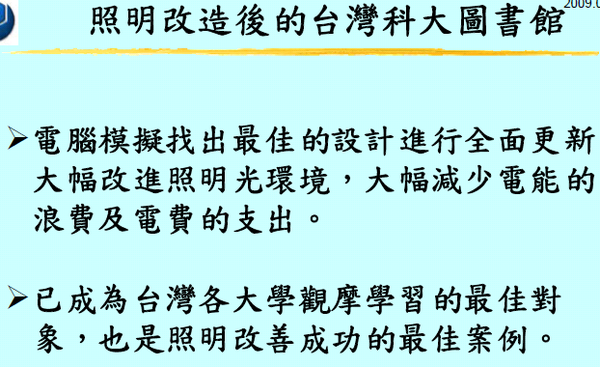

台科大圖書館照明改善工程

改善前數據

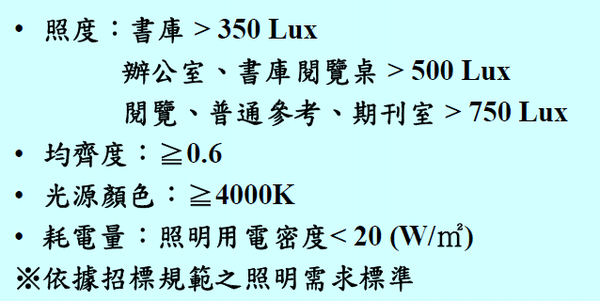

照明設計目標

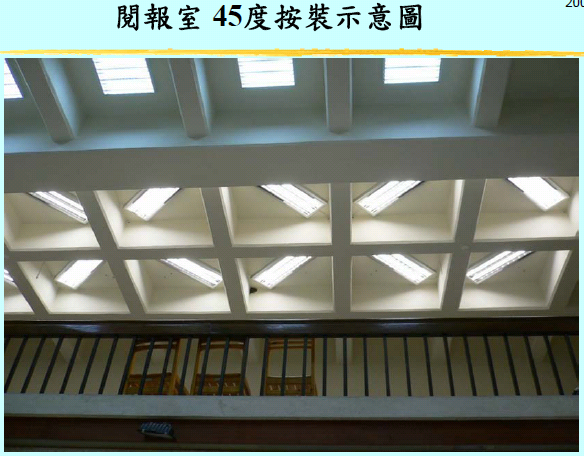

改善過程

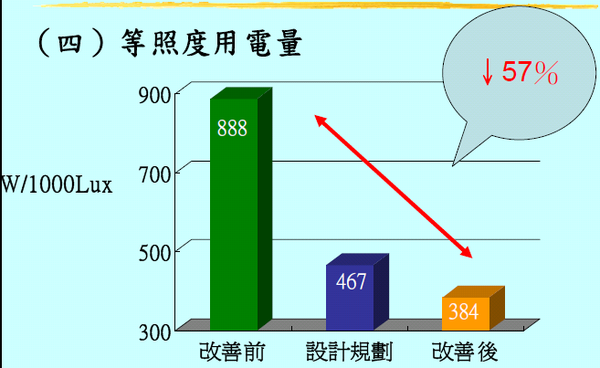

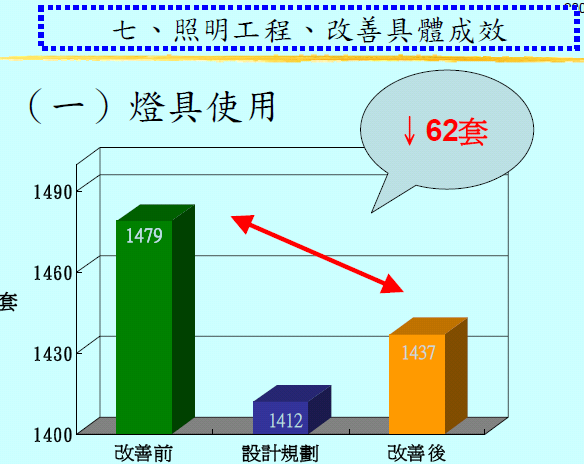

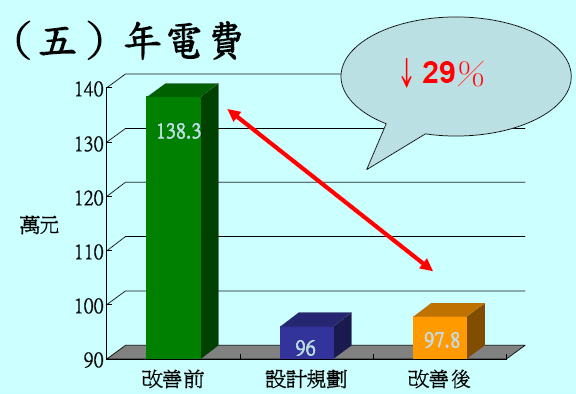

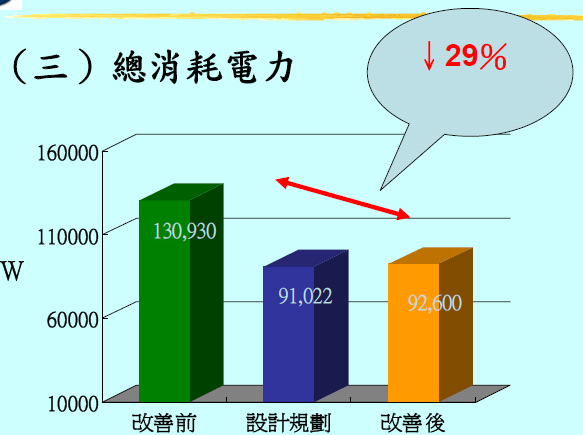

改善成果數據

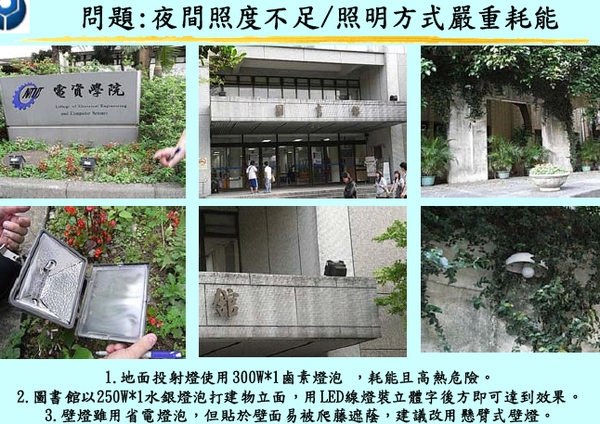

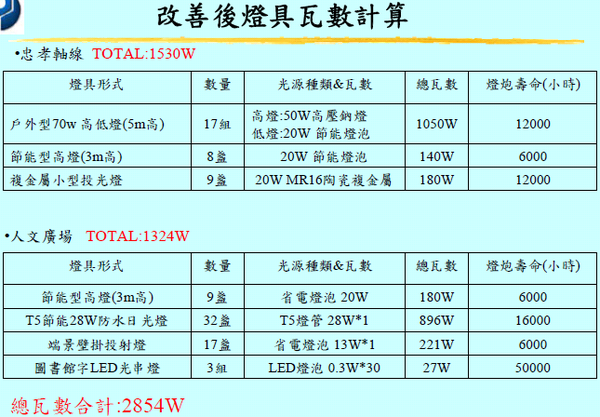

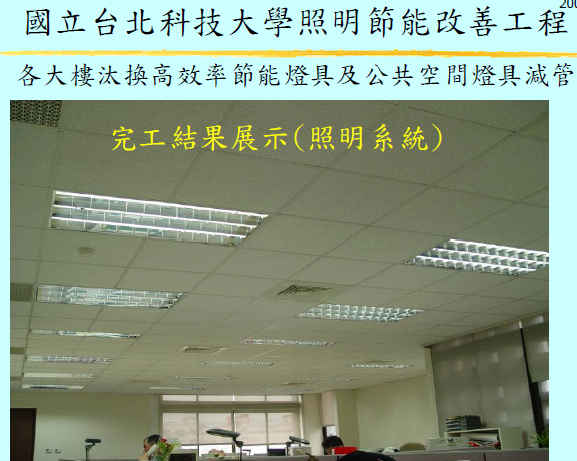

北科大照明改善工程案例

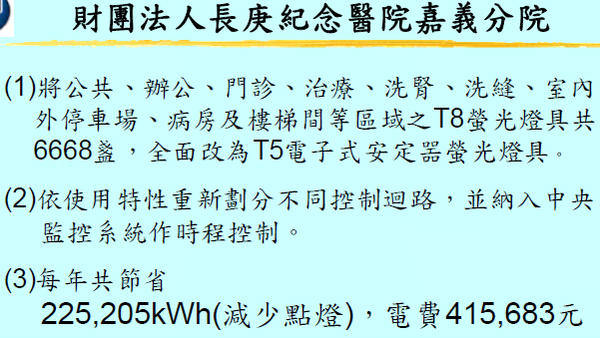

長庚紀念醫院嘉義分院照明改善

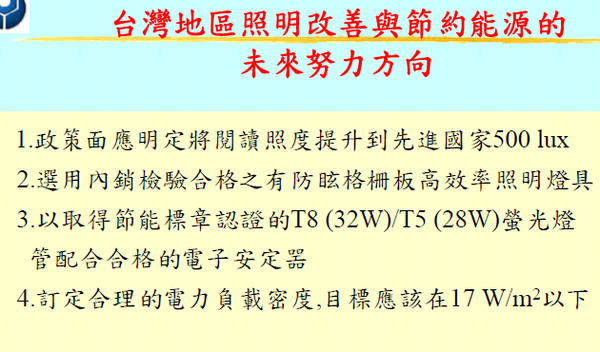

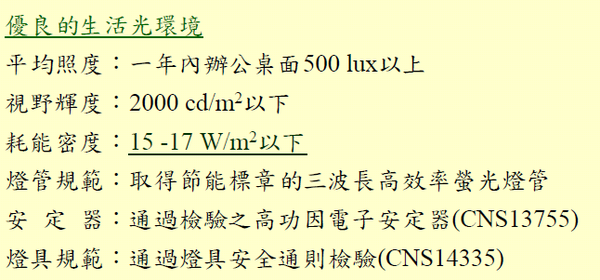

台灣地區照明改善方向

其實目前的技術下，電力負載密度應該都可以做到13W/m2以下。

台灣綠色照明節能潛力

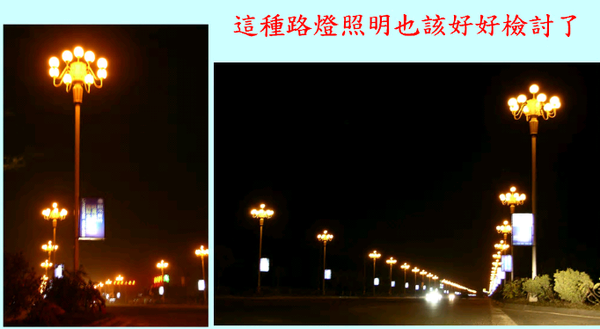

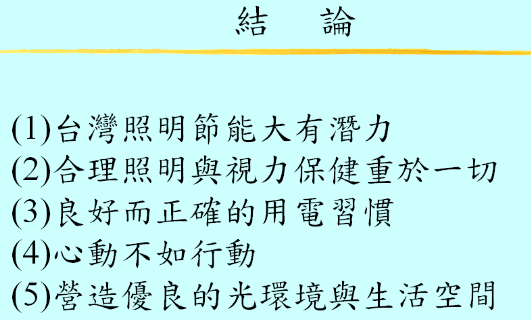

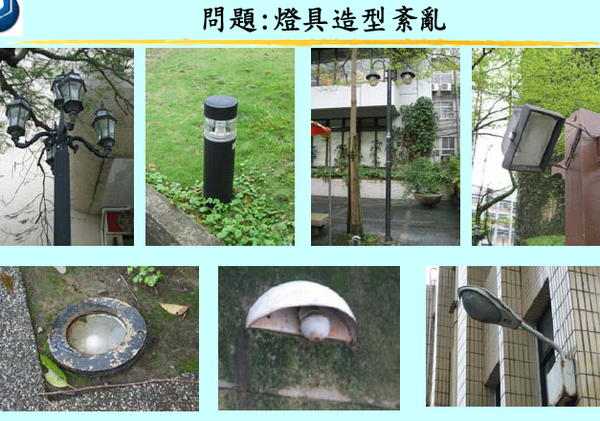

照明檢討與反省

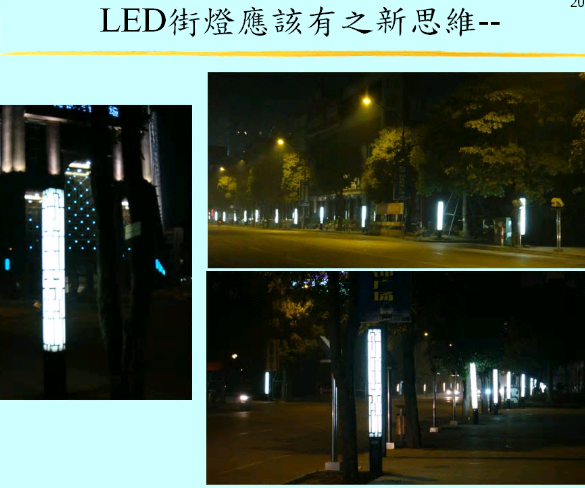

LED應用的新思維
LED應該做低不應該做高，可以做行道燈、街燈、景觀燈。不要做路燈。

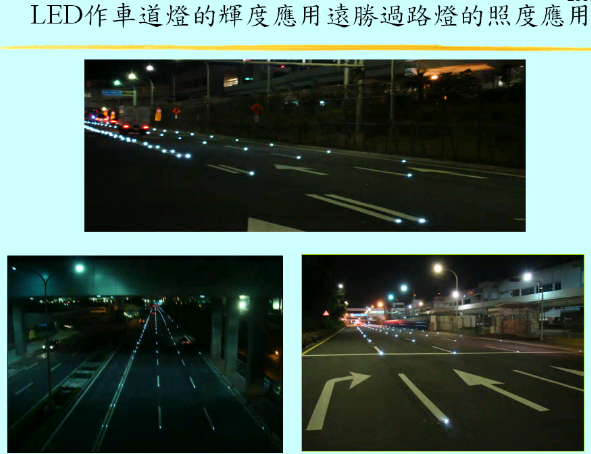

與其用LED當作路燈，不如作車道分隔線的指示燈。


資料來源：http://www.ecct.org.tw/eLearning/index.htm
參考資料：http://expo.brandsweb.com/home/smeInfo.asp?smeID=32&visitor=
